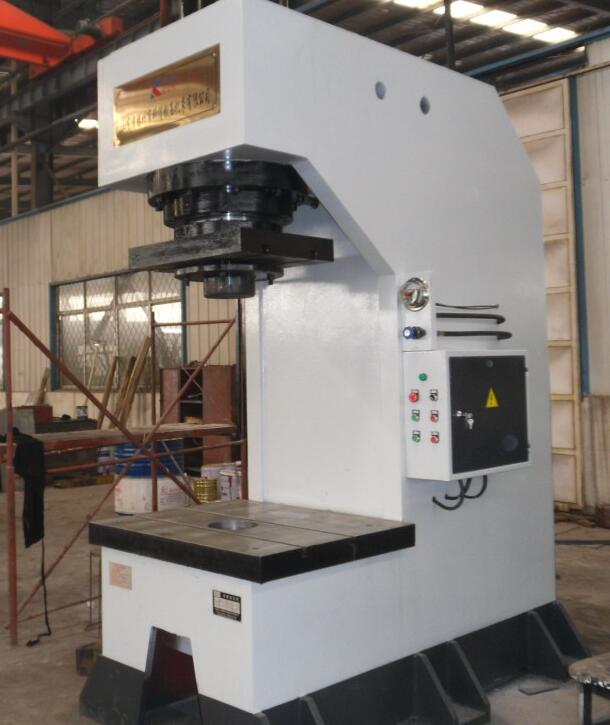

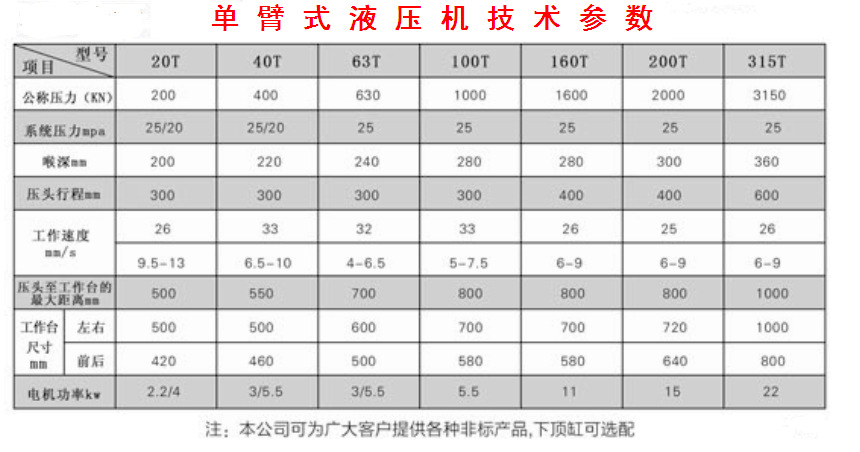

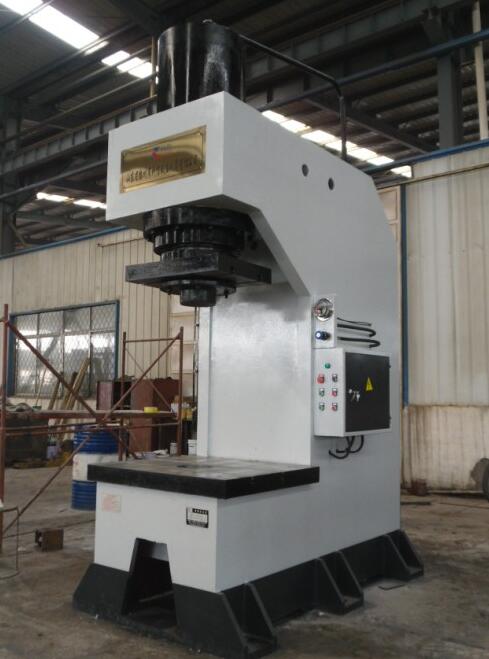

315T單臂液壓機主要技術參數
| 項目 | 單位 | 參數 |
| 公稱壓力 | KN | 3150 |
| 系統壓力 | mpa | 25 |
| 工作臺有效面積 | mm | 1000*800 |
| 最大開口高度 | mm | 1000 |
| 有效行程 | mm | 600 |
| 喉深 | mm | 360 |
| 下行速度 | mm/s | 26 |
| 電機 | kw | 22 |
| 備注：單臂液壓機可分為壓頭式與導柱式，導柱式是帶有上工作臺型 |
☆ 光柵安全保護裝置
☆ 行程、壓力、時間觸摸式顯示屏系統
☆ PLC可編程控制器
☆ 沖裁緩沖裝置
☆ 換模具用浮動導軌和滾動托架
☆ 多種形式移動工作臺
☆ 快速行程沖液裝置
單臂液壓機適用于壓制工藝，如彎曲、翻邊、擠壓、成型、以及校正、壓裝等。
本機器具有獨立的動力結構及電器系統，并采用按鈕集中控制，可實現點動，半自動操作方式。
本機器的工作壓力、壓制速度和行程范圍可根據需要在規定范圍內任意調節。并能完成上壓成型和定
程成型兩種工藝方式，在半自動操作時，兩種工藝方式均具有壓制后保壓延時及自動回程動作。
3.1機身采用單臂式結構：它由工作臺、主缸、液壓動力系統及電器系統等部件組成。整機采用優質Q235
鋼板焊接而成，經時效處理消除焊接應力。
3.2壓制缸噸位由一只活塞缸實現，缸體為優質45#鋼，活塞桿表面經中頻淬火處理，使用壽命長。油缸主
要部件采用優質材料密封圈，確保密封可靠。
4.1液壓系統裝置布置在機身內置。
4.2液壓泵站由油箱、高壓泵、電動機、換向閥等組成，油箱系鋼板焊接。油箱采用封閉式油箱，設有放油
塞，使清潔換油方便。
4.3液壓系統密封可靠，不滲漏，主要管路采用法蘭連接，管路設有防震措施。
5.1電器柜裝有空氣開關、繼電器等電器。
5.2對壓機的各種信號，限位與壓力動作實現程序聯鎖。
5.3設有集中控制面板，面板上布置有必要的操作按鈕和選擇開關。
6.1壓機設有點動、半自動操作方式。
6.2行程可進行調整。
6.3操作面板上的按鈕除完成壓機的全部動作外，還有“急停”按鈕。
7.1設置急停按鈕，按下急停按鈕，壓機立即停止。
8.1電源：三相380V（+5%），50HZ.
8.2工作環境溫度：0～40℃.
| 序號 | 名稱 | 生產商 |
| 1 | 電磁換向閥 | 山東濟寧泰豐液壓股份有限公司 |
| 2 | 高壓油泵 | 江蘇啟東市宏達高壓油泵制造有限公司 |
| 3 | 電機 | 山東貝得電機有限公司 |
| 4 | 行程開關（無觸點開關） | 正泰電器 |
| 5 | 主令按鈕開關 | 正泰電器 |
| 6 | 壓力表 | 杭州壓力表廠 |
| 7 | 交流接觸器 | 正泰電器 |
| 8 | 控制變壓器 | 正泰電器 |
| 9 | 自動空氣斷路器 | 正泰電器 |
| 10 | 熱繼電器 | 正泰電器 |
| 11 | 時間繼電器 | 正泰電器 |
| 12 | 密封圈 | 浙江西普力密封件公司 |
